Antennendiagramme & das Sensorfeld
Standardmäßig rechnet Waveshed mit einer isotropen Antenne, mit gleichem Gewinn in alle Richtungen. Echte Sender sind das selten. Im RF-Modus gibt es deshalb ein erweitertes Feld Sensor / Antenne, in dem Sie die Antenne formen, als Polardiagramme sehen und speichern oder laden. Hier die Bedeutung jeder Einstellung.
1. Leistung: ERP oder Sendeleistung + Gewinn
Das Feld Leistung steht standardmäßig auf ERP, der effektiven Strahlungsleistung in Watt, bezogen auf einen Halbwellendipol. Die Engine rechnet intern in EIRP um (plus 2,15 dB, der Gewinn des Dipols gegenüber isotrop) und zieht dann die Streckendämpfung ab, um das Empfangssignal zu erhalten.
Wechseln Sie auf „TX + Gewinn“, wenn Sie Sender und Antenne getrennt kennen. Geben Sie die Sendeleistung in Watt und den Spitzengewinn der Antenne in dBi ein. Waveshed verrechnet beides zur selben ERP (ERP = Sendeleistung + Gewinn minus 2,15 dB). In beiden Fällen beschreiben Sie die tatsächlich abgestrahlte Energie. Der Gewinn gehört hierher, zur Leistung, nicht ins Diagramm.
2. Das Feld Sensor / Antenne öffnen

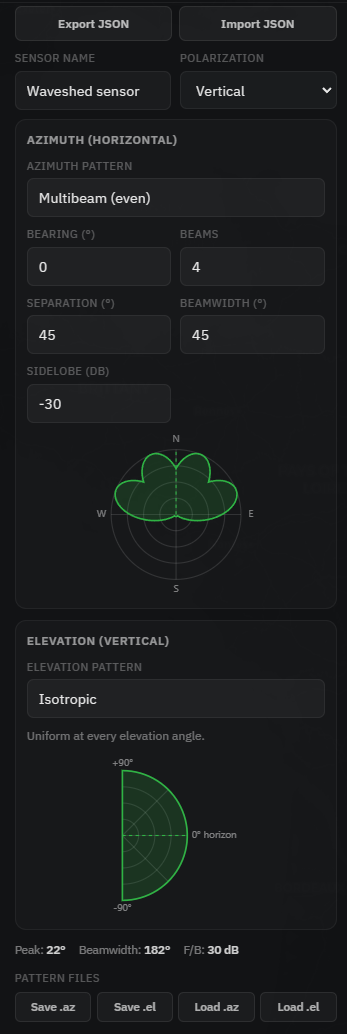

Wechseln Sie zu RF Propagation und öffnen Sie unter den RF-Parametern Sensor / Antenne (erweitert). Mit dem Diagrammtyp erscheinen die passenden Einstellungen.
3. Ein Diagramm wählen und formen
Fünf Generatoren decken die meisten Antennen ab, dazu ein Eigenmodus für importierte Diagramme:
- Isotrop, rundstrahlend, 0 dBi, Standard der Engine.
- Dipol (λ/2), im Azimut rundstrahlend, mit der klassischen Donut-Elevation (Nullstellen senkrecht nach oben).
- Gerichtet, eine Yagi-/Parabol-Hauptkeule mit Rückkeule. Öffnungswinkel, Vor-Rück-Verhältnis und Nebenkeulenpegel einstellbar.
- Sektor, ein Keil mit flachem Dach und wählbarer Breite, wie ein Basisstations-Panel.

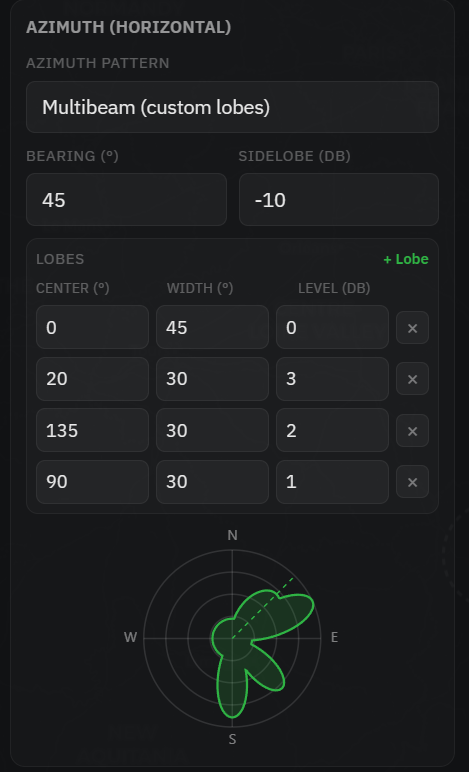

- Multibeam, beliebige Form aus einer Liste von Keulen, jede mit eigener Mitte, Breite und Gewinn.
Die Ausrichtung zeigt die Hauptkeule (° ab geografisch Nord), der Downtilt neigt sie unter den Horizont. Die Anzeige unter den Diagrammen nennt Maximumrichtung, −3-dB-Öffnung und Vor-Rück-Verhältnis. Für eine Kurzerklärung mit der Maus über ein Label fahren.
4. Was das Diagramm enthält
Ein Diagramm besteht aus zwei einheitenlosen Formtabellen. Azimut: 361 Punkte, 0–360° im Uhrzeigersinn ab geografisch Nord. Elevation: 181 Punkte, −90° (unten) über 0° (Horizont) bis +90° (oben). Jeder Wert ist ein linearer Gewinn von 0 bis 1, wobei 1 das Maximum ist. Die Engine wendet sie als 20·log₁₀(Gewinn) an und multipliziert Azimut mit Elevation: 1 bedeutet keine Dämpfung, 0,5 bedeutet −6 dB. Das Maximum (1,0) ist der Hauptkeulengewinn, den Sie im Feld Leistung angeben. Die Tabelle lenkt ihn nur.
5. Import, Export & .az/.el
JSON exportieren speichert den gesamten Sensor (Standort, Höhe, Frequenz, ERP, Polarisation und beide Diagramme) als eine Datei. Der Parameter- und der Diagrammblock entsprechen dem MPT-SIGMA-Emitterformat, sodass die Datei zwischen Werkzeugen wandert. JSON importieren liest sie wieder ein. Auch ein MPT-SIGMA-Emitter lässt sich importieren.
Sie können einzelne SPLAT! NG / AETHER .az- und .el-Dateien auch speichern oder laden. Beim Import wird die Kopfzeile gelesen, sodass Antennen-Ausrichtung (.az) und mechanischer Tilt (.el) übernommen und angezeigt werden, statt verloren zu gehen.
6. Wie das Diagramm die Abdeckung formt
In der Browser-Vorschau wird das horizontale (Azimut-)Diagramm auf die Abdeckungskarte angewandt, sodass eine gerichtete Antenne sofort eine Keule aus dem Kreis schneidet. Die AETHER-Engine wendet das vollständige Azimut-×-Elevation-Diagramm aus der gespeicherten Sensorkonfiguration an. In beiden Fällen ist es dieselbe Rechnung wie im RF-Abdeckungs-Workflow.
